Онлайн калькулятор конической катушки Тесла
Хотя я, мягко говоря, не разделяю всевозможные метафизические теории энтузиастов катушек Тесла и ловцов "свободной энергии эфира", это не основание отказываться от реализации расчетов таких катушек, в частности конической катушки, которая часто используется в подобных устройствах. Коническую катушку можно рассчитать по следующим оригинальным эмпирическим формулам Харольда Вилера, которые применял сам Тесла:

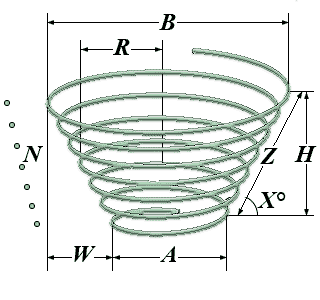

- N - число витков катушки
- A - Диаметр основания конуса
- B - Диаметр верхней части конуса
- H - Высота конуса
- W = (B - A)/2 - Эффективная ширина
- Z - Длина катушки (по гипотенузе!) Z = √(W2 + H2)
- X - Угол конуса (sin(X) = H/Z; cos(X) = W/Z)
- R = A/2 + W/2 - Средний радиус катушки
- L1 = R2*N2/(9*R+10*H) - Вертикальный компонент индуктивности
- L2 = R2*N2/(8*R+11*W) - Горизонтальный компонент индуктивности
- L = √[(L1*Sin(X))2 + (L2*cos(X))2] - Итоговая индуктивность катушки
Индуктивность в микрогенри, размеры в дюймах. Однако наш калькулятор рассчитывает коническую катушку численным алгоритмом по формуле Максвелла [1]. Этот метод расчета более точный и он также используется в калькуляторах многослойной катушки и спиральной катушки Тесла.
Расчет конической катушки Тесла
ВВЕСТИ ДАННЫЕ:
| A | = | – Диаметр основания конуса |
| B | = | – Диаметр верхней части конуса |
| H | = | – Высота конуса |
| dw | = | – Диаметр провода |
| N | = | – Число витков |
РЕЗУЛЬТАТ:
| L | = | – Индуктивность |
