Подробнее о программе Coil64

Программа Coil64 это кроссплатформенное приложение с открытым исходным кодом. Использование, модификация и распространение приложения определяются положениями GPLv3 лицензии. Приложение доступно только для 64-битных настольных операционных систем Linux и Mac OS, а также для 32-битной или 64-битной Windows.

Минимальные системные требования:

• RAM - 1024 MB или более;
• Разрешение монитора - 1152x854 или выше;
• Необходимое дисковое пространство - 26 Мб;

Кроме того, расчеты и исходный код приложения Coil64 синхронизированы с андроид приложением Coil32. Вы можете скачать нужную версию Coil64 на странице загрузки.

Последняя версия Coil64 позволяет рассчитать следующие типы индуктивных элементов:

• Однослойная катушка виток к витку.
  В качестве начальных параметров при расчете катушки можно выбрать два варианта:
  1. Известны диаметр каркаса и диаметр провода, длина намотки вычисляется.
  2. Известны диаметр каркаса и длина намотки, диаметр провода вычисляется
• Однослойная катушка с шагом намотки
• Однослойная катушка с прямоугольным сечением провода

• Однослойная катушка с шагом намотки на многоугольном каркасе
• Многослойная катушка
• Многослойная катушка с секционированной обмоткой
• Многослойная катушка с изолирующими межслойными прокладками
• Многослойная катушка на прямоугольном каркасе

• Многослойная катушка намотанная фольгой

• Катушка на ферритовом кольце (только для использования при слабых ВЧ полях)
• Тонкопленочная катушка на печатной плате
• Плоская спиральная катушка Теслы

• Приложение имеет дополнительные модули позволяющие рассчитать:
  • Печатную катушку в форме меандра;
  • Поисковую катушку металлоискателя;
  • Катушку в виде одиночного треугольного, прямоугольного или круглого витка;
  • Тороидальную катушку без сердечника с круглым или прямоугольным поперечным сечением;

  • Приблизительно оценить влияние экрана на величину индуктивности;
  • Катушка на ферритовом стержне;
  • Катушка в броневом сердечнике (ферритовом или из порошкового железа);
  • Катушка на Ш-образном сердечнике;
  • Катушка на П-образном сердечнике;
  • Катушка на RM сердечнике;
  • Найти проницаемость ферритового кольца;
  • Пересчет любой катушки с сердечником путем определения его коэффициента индуктивности A_L;
  • Amidon™ сердечники - кольца из порошкового железа и феррита, броневые сердечники , Ш-образные и в форме "бинокля";
  • Расчет оптимальной многослойной катушки без сердечника для Hi-End аудиофильтров (кроссоверов);

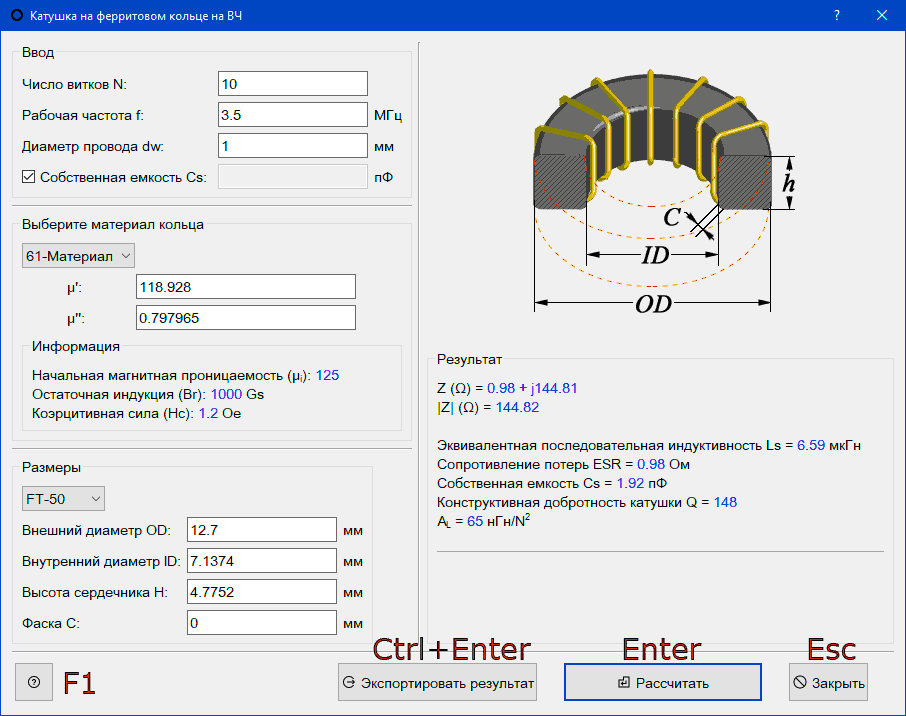

  • Расчет катушки на ферритовом кольце на ВЧ с расчетом добротности и паразитной емкости;

  • Расчет растягивающих контурных конденсаторов;
  • Расчет взаимной индуктивности двух связанных соосных однослойных катушек и бескаркасной катушки с отводом;

 Поддержка и обновление старого приложения Coil32 прекращены.

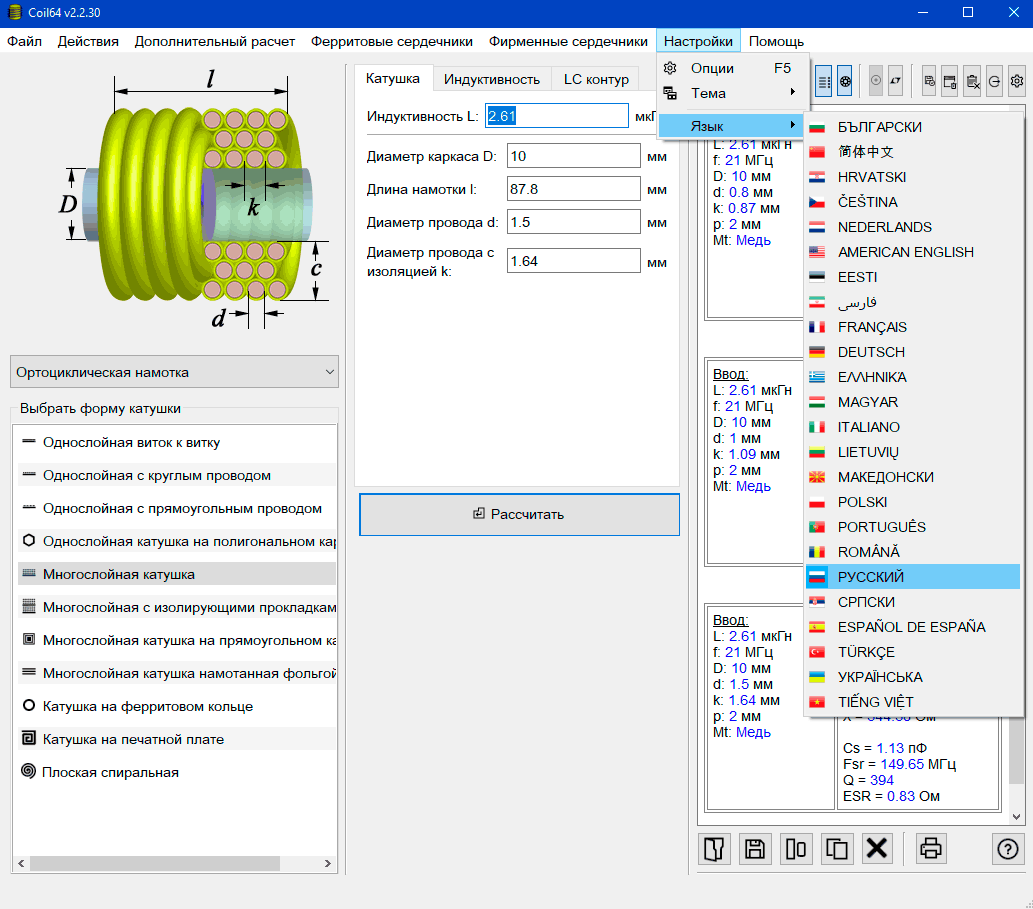

Приложение Coil64 является мультиязычным. Доступны следующие языки интерфейса:

Вы можете добавить в приложение ваш родной язык. Для этого загрузите файл перевода приложения, добавьте ваш перевод с английского после знака "равно" и вышлите мне на Email. Email указана в файле, либо его можно найти в окне приложения "О Coil64".

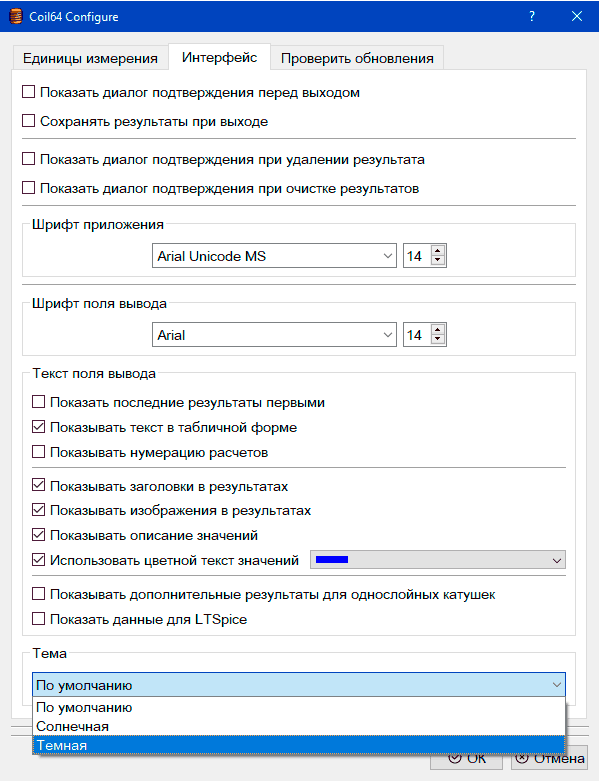

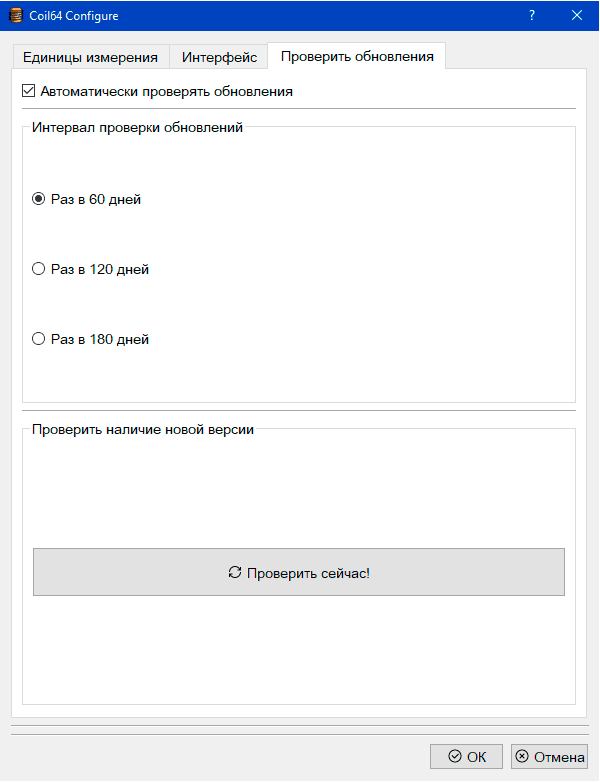

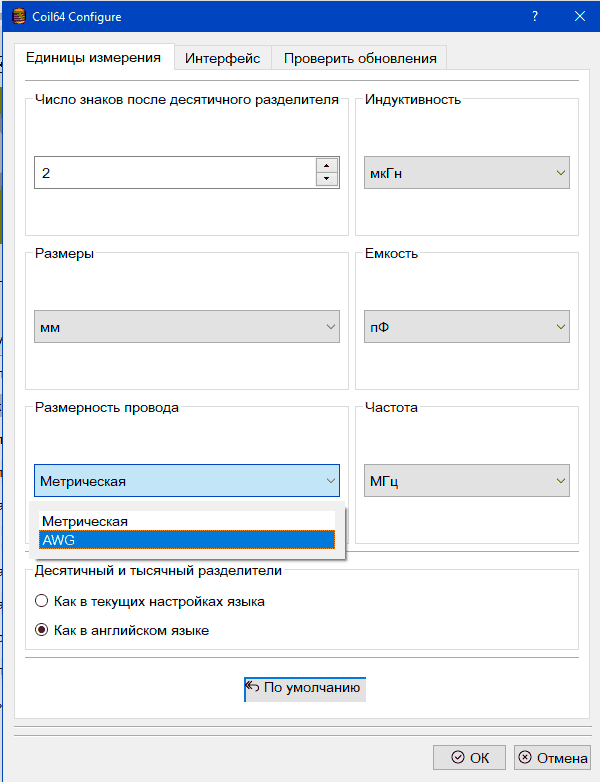

Вы можете настроить приложение открыв меню "Опции". В первой вкладке вы можете выбрать единицы измерения частоты, индуктивности и емкости, а также разделитель целой и дробной части числа. В качестве единицы размера можно выбрать миллиметры, сантиметры, дюймы и тысячные доли дюйма (мил). Вы можете указать точность расчетов задав число отображаемых знаков после запятой. Можно выбрать метрическую размерность провода или как AWG номер. В следующей вкладке "Интерфейс" вы можете задать цветовую тему приложения, ограничить показ диалоговых окон, определить какая информация вам нужна в поле вывода, а также задать шрифт приложения и поля вывода. В последней вкладке вы можете проверить обновления программы и установить период автоматической проверки обновления.

Настройки программы

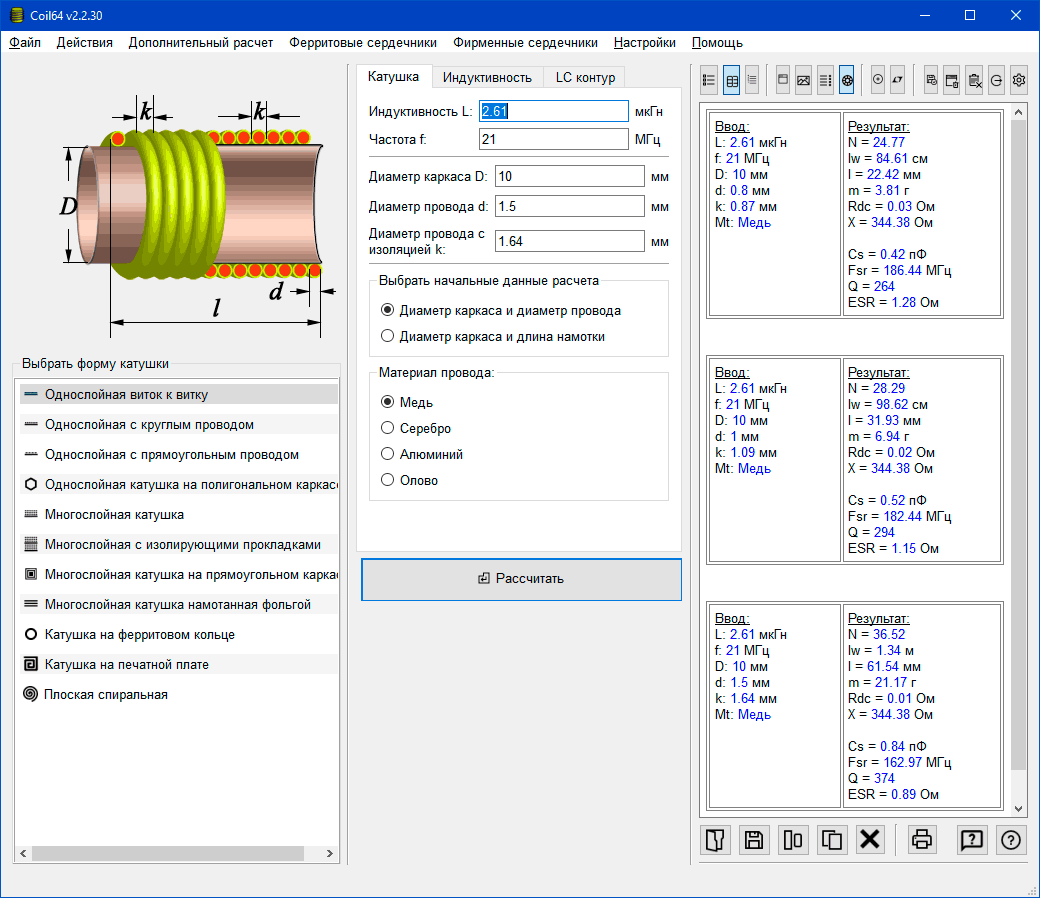

Вы можете настроить отображение текста в поле вывода результатов в зависимости от ваших желаний. Это можно сделать как в окне "Опции", так и с помощью кнопок тулбара над полем вывода в главном окне программы. В зависимости от комбинаций настроек возможен как подробный вывод результатов с нумерацией, заголовками, описанием значений и изображениями, так и компактный табличный с цветными цифровыми значениями. Цвет можно поменять только в окне "Опции".

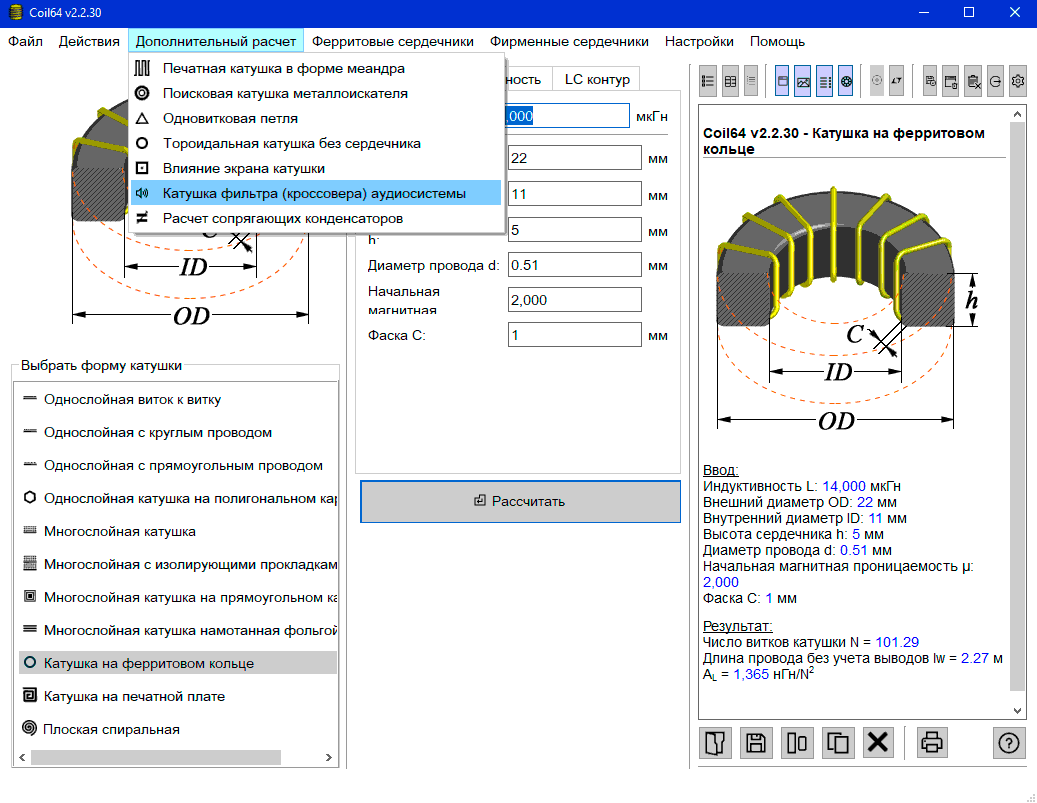

В главном окне программы вы можете выбрать нужный тип катушки индуктивности и ввести необходимые данные для расчета. В первой вкладке "Катушка" можно рассчитать необходимое число витков для заданной индуктивности. Во второй вкладке "индуктивность" вы можете вычислить величину индуктивности катушки для заданного числа витков. В последней вкладке "LC контур" можно рассчитать резонансную частоту и другие параметры резонансного LC контура. Кроме того в меню приложения Coil64 доступны дополнительные расчеты перечисленные выше. Все результаты расчетов собираются в общее поле вывода, откуда их можно сохранить в файл в формате html, odf или pdf, а также распечатать.

Скачать Coil64 сейчас!
