Формулы расчета последовательного колебательного контура

Здесь будет немного теории колебательного контура с отступлениями и комментариями. Надеюсь, что эта информация будет полезна не только студентам и школьникам, но и поможет радиолюбителям, дополнив практику теорией, может быть забытой кем-то, может для кого-то новой.

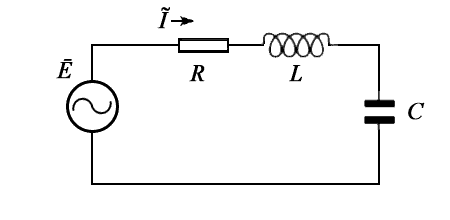

Последовательный колебательный контур – это цепь, составленная из последовательно соединенных индуктивности и ёмкости.(рис1) рис 1

R – это эквивалентное ("виртуальное") активное сопротивление контура, характеризующее потери в реактивных элементах. При этом сами L и C, можно представить как идеальные без потерь.

È – синусоидальный источник, напряжение которого описывается уравнением È = È_me^jωt , где ω– это конечно не число витков катушки, а круговая частота: ω = 2πƒ. Тогда ток в цепи: Ì = È / Ζ, где Ζ – полное комплексное сопротивление цепи, которое, как известно, для последовательной цепи определяется как сумма сопротивлений всех ее элементов:

Или, что тоже самое:

Активную составляющую входного сопротивления R можно приближенно считать не зависящей от частоты генератора, хотя реально это совсем не так. Здесь работают факторы скин-эффекта, эффекта близости другие эффекты от которых зависит добротность. Но для получения представления как меняется реактивное сопротивление контура от частоты пока этими тонкостями можно пренебречь. Реактивная составляющая является функцией частоты и в зависимости от величины L, C, и ω изменяется по величине и знаку (рис2).

рис 2

В точке ω₀ контур попадает в режим, при котором
X_C= - X_L, X=0. Этот режим называется резонансом напряжений, при этом ω₀L - 1/ω₀C = 0, откуда:

Формула резонансной частоты контура, впервые выведенная сэром Вильямом Томсоном (1824 – 1907), великим английским физиком, более известным как лорд Кельвин, в честь которого названа шкала абсолютных температур.

В точке резонанса Ζ = R. Ток в цепи: Ì₀ = È/R, напряжения на емкости и индуктивности равны и противоположны по знаку:

При этом:

ρ–характеристическое или волновое сопротивление контура.

Очевидно, что ρ » R, поэтому U_C = U_L » E, откуда и произошло название – резонанс напряжений. Т.е. амплитуда напряжения на реактивных элементах на резонансной частоте в десятки и сотни раз превышает амплитуду напряжения источника. Подобное явление наблюдается в механике, например маятник в часах, качели и носит общее название явление резонанса.

Это возрастание амплитуды характеризуется следующими соотношениями:

Q – безразмерная величина, носящая название добротности контура.

Обратим внимание на выражение Q = ρ/R = √L/C/R, из которого следует, что добротность должна расти при увеличении соотношения L/C. Однако, это не совсем так. Дело в том, что при увеличении L одновременно растет и R, ведь число витков и размеры катушки увеличиваются и, грубо говоря, увеличивается длина провода катушки и его омическое сопротивление. Поэтому зависимость величины добротности контура от соотношения индуктивности и емкости носит более сложный характер и простыми формулами не описывается. В начале мы пренебрегли "тонкостями" зависимости активного сопротивления контура от частоты, но здесь уже так легкомысленно поступать нельзя.

Вообще, конструкция контура для разных областей его применения разрабатывалась в основном энтузиастами радиолюбителями с паяльником в руках, интуицией и минимумом расчетов. Так было на заре развития радио. Тогда в результате экспериментов было установлено, что добиться хорошей чувствительности и избирательности приемника, например, можно применив контур с катушкой внушительных размеров. Потом уже с появлением малошумящих полупроводников и высокочастотных ферритов размеры перестали играть такое значение. Но и сегодня практический опыт нельзя оставлять без внимания, советую ознакомится с ним на этом форуме

Амплитудно-частотая характеристика тока в цепи колебательного контура описывается уравнением:

Фазочастотная характеристика определяется выражением:

Эти характеристики относительно нормированной частоты ω/ω₀ приведены на следующем рисунке: Из этих графиков видно, что колебательный контур можно использовать как частотно-избирательную или фазосдвигающую цепь.
